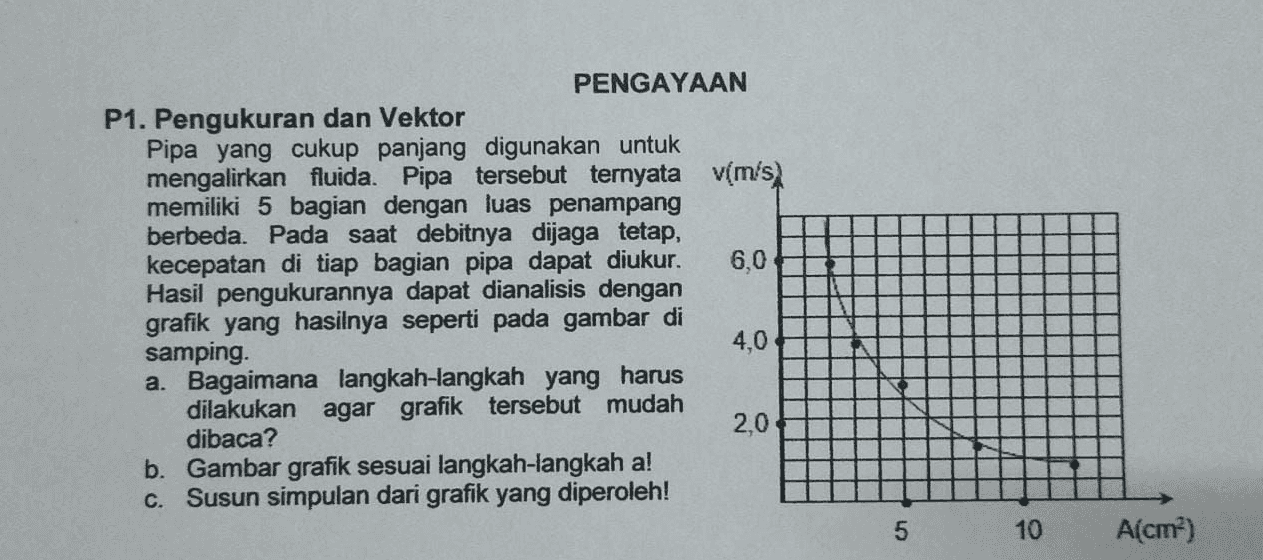

PENGAYAAN P1 Pengukuran dan Vektor Pipa yang cukup panjang digunakan untuk mengalirkan fluida Pipa tersebut ternyata v m s memiliki 5 bagian dengan luas penampang berbeda Pada saat debitnya dijaga tetap kecepatan di tiap bagian pipa dapat diukur 6 0 Hasil pengukurannya dapat dianalisis dengan grafik yang hasilnya seperti pada gambar di samping 4 0 a Bagaimana langkah langkah yang harus dilakukan agar grafik tersebut mudah dibaca b Gambar grafik sesuai langkah langkah a C Susun simpulan dari grafik yang diperoleh 2 0 5 10 A cm

Question

Muhammad Fauzan Isnanda · Accepted Answer

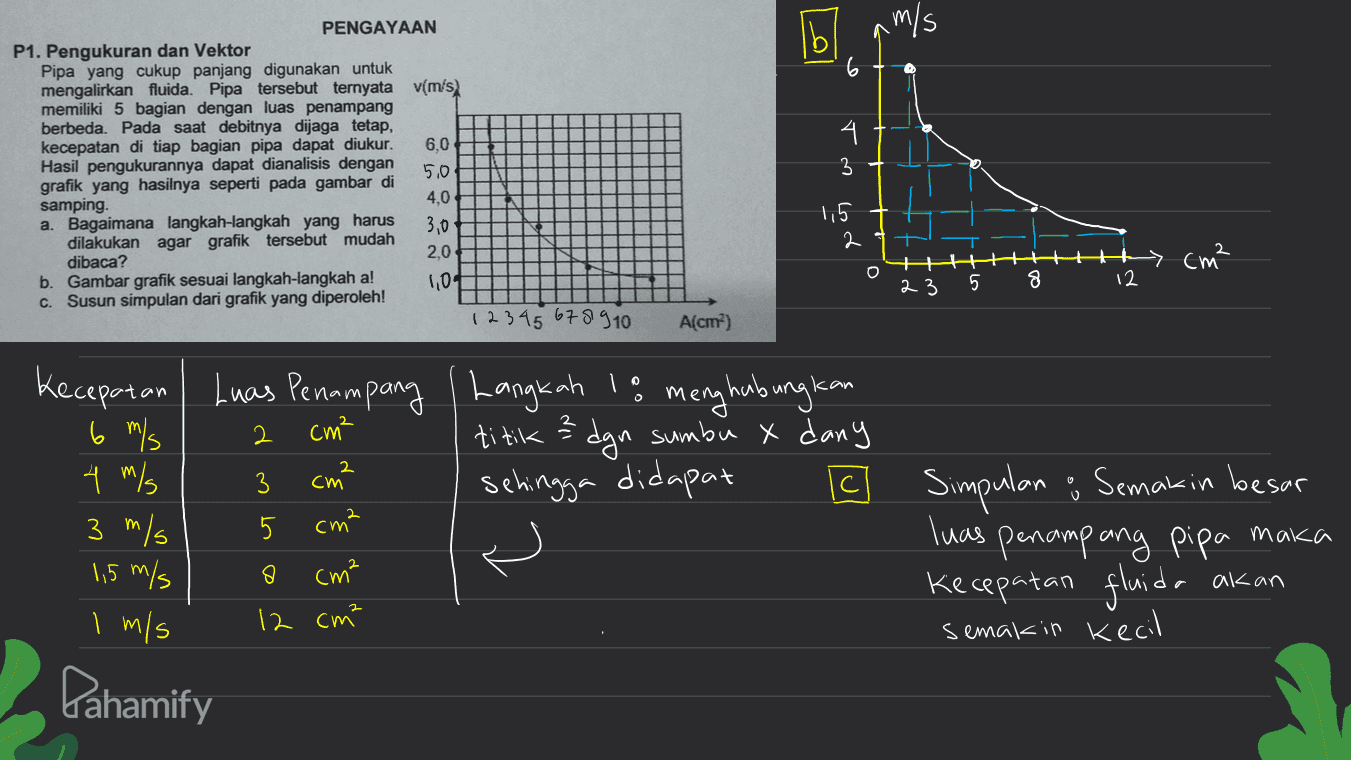

Ini jawabannya yaa m s PENGAYAAN P1 Pengukuran dan Vektor Pipa yang cukup panjang digunakan untuk mengalirkan fluida Pipa tersebut ternyata vm s memiliki 5 bagian dengan luas penampang berbeda Pada saat debitnya dijaga tetap kecepatan di tiap bagian pipa dapat diukur 6 0 Hasil pengukurannya dapat dianalisis dengan 5 0 grafik yang hasilnya seperti pada gambar di samping 4 0 a Bagaimana langkah langkah yang harus 3 0 dilakukan agar grafik tersebut mudah dibaca 2 0 b Gambar grafik sesuai langkah langkah a C Susun simpulan dari grafik yang diperoleh 4 3 1 5 2 T cm 1041 0 23 5 8 12 12345678910 A cm 2 cm kecepatan Luas Penampang I Langkah Ia menghubungkan 18 6 m s ti tik dgn sumbu X dany 4 m s sehingga didapat Ic 3 m s 1 5 m s cm 2 cm C o us w cm Simpulan Semakin besar luas penampang pipa maka Kecepatan fluida semakin kecil akan 1 m s 12 cm Pahamify
