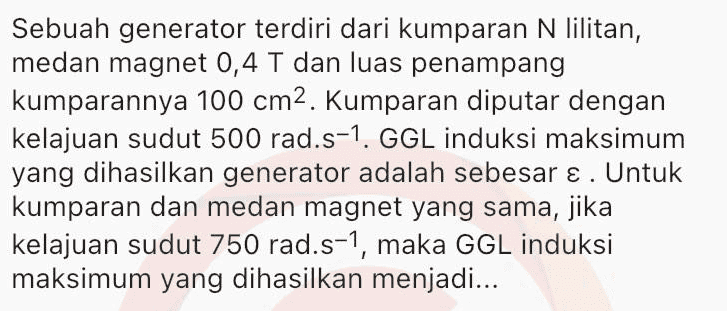

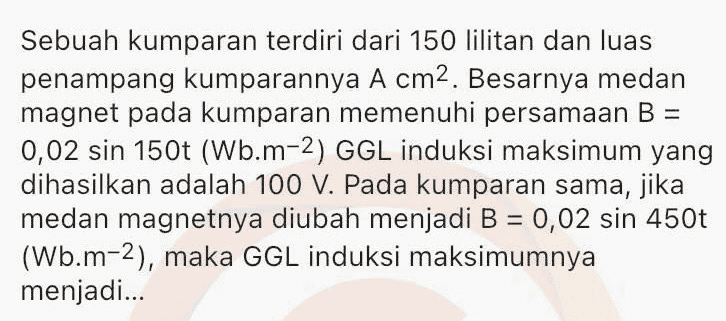

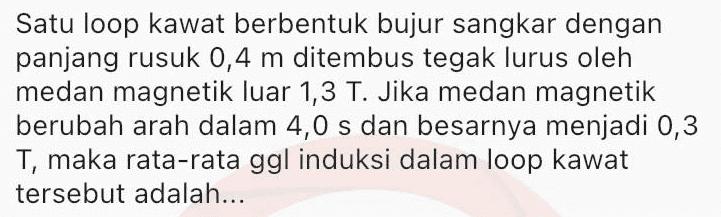

Sepotong kawat berarus listrik dengan arah sejajar Y berada diantara dua kutub magnet lihat gambar S Gaya Lorentz yang dialami kawat searah dengan Satu loop kawat berbentuk bujur sangkar dengan panjang rusuk 0 4 m ditembus tegak lurus oleh medan magnetik luar 1 3 T Jika medan magnetik berubah arah dalam 4 0 s dan besarnya menjadi 0 3 T maka rata rata ggl induksi dalam loop kawat tersebut adalah Sebuah kumparan terdiri dari 150 lilitan dan luas penampang kumparannya A cm2 Besarnya medan magnet pada kumparan memenuhi persamaan B 0 02 sin 150t Wb m 2 GGL induksi maksimum yang dihasilkan adalah 100 V Pada kumparan sama jika medan magnetnya diubah menjadi B 0 02 sin 450t Wb m 2 maka GGL induksi maksimumnya menjadi Sebuah generator terdiri dari kumparan N lilitan medan magnet 0 4 T dan luas penampang kumparannya 100 cm2 Kumparan diputar dengan kelajuan sudut 500 rad s 1 GGL induksi maksimum yang dihasilkan generator adalah sebesar Untuk kumparan dan medan magnet yang sama jika kelajuan sudut 750 rad s 1 maka GGL induksi maksimum yang dihasilkan menjadi Sebuah kumparan dihubungkan dengan hambatan R seperti pada gambar S R w A B Ketika ada arus mengalir dari A melalui G ke B jarum galvanometer akan bergerak ke kanan Jika kutub utara magnet dijauhkan kemudian didekatkan dari kumparan maka jarum galvanometer akan bergerak

Question

Muhammad Fauzan Isnanda · Accepted Answer

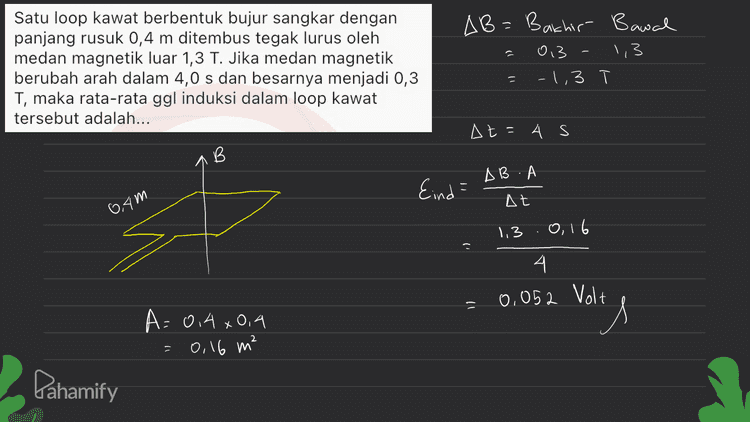

ini jawabannya ya untuk soal lainnya bisa diupload ulang 1 foto untuk 1 soal Satu loop kawat berbentuk bujur sangkar dengan panjang rusuk 0 4 m ditembus tegak lurus oleh medan magnetik luar 1 3 T Jika medan magnetik berubah arah dalam 4 0 s dan besarnya menjadi 0 3 T maka rata rata ggl induksi dalam loop kawat tersebut adalah AB Bachir Bawal 013 1 3 1 3 At 4 s B AB Eind At 04m 1 3 0 16 1 4 0 052 Volt it A 0 4 x0 9 0 16 m Pahamify Sepotong kawat berarus listrik dengan arah sejajar Y berada diantara dua kutub magnet lihat gambar B S il kaidah tangan kanan Gaya Lorentz yang dialami kawat searah dengan arah Lorentz pada Sesuai kaidah aturan tangan Kawat mengarah ke 1 kanan sumbu X 9 gaya Pahamify
