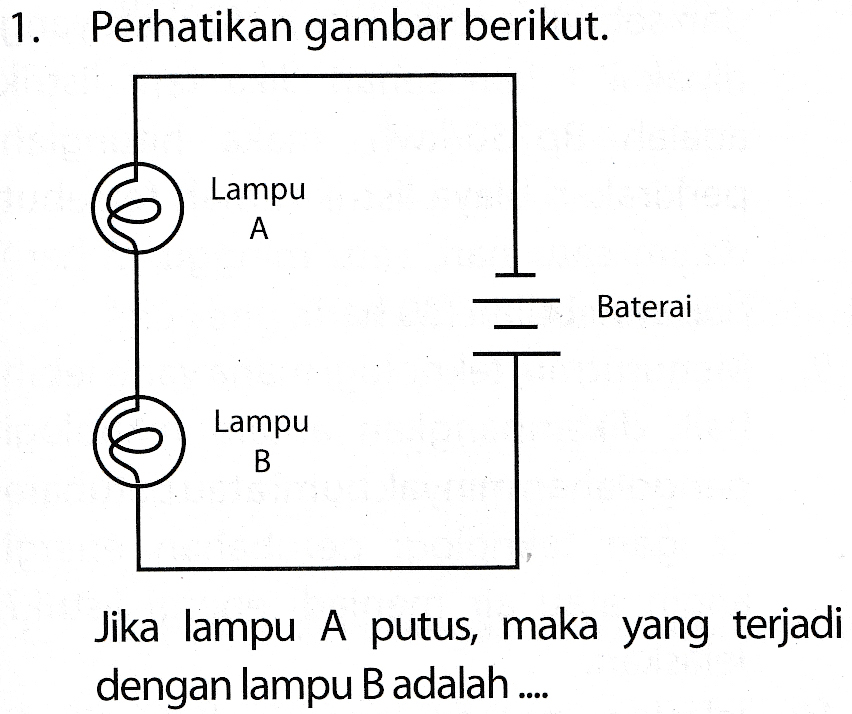

1. Perhatikan gambar berikut. Lampu A Baterai Lampu B Jika lampu A putus, maka yang terjadi dengan lampu B adalah ....

Pada soal di atas disajikan permasalahan berupa dua lampu yang disusun seri dan dihubungkan dengan  baterai. Kita diminta menentukan apa yang terjadi pada lampu B, bila lampu A putus. Sehingga, kita akan menggunakan konsep hukum Ohm, rangkaian listrik, dan hambatan pengganti.

STEP 1 : Identifikasi Konsep

Dalam rangkaian seri dua hambatan, nilai kuat arus listrik yang mengalir adalah sama besar. Pada susunan seri, jalur atau kabel yang dilalui oleh arus listrik hanya satu jalur, sehingga apabila ada satu hambatan yang rusak, maka arus listrik tidak dapat mengalir di hambatan yang lain.

Pada soal di atas, ada dua hambatan yang berupa 2 lampu yaitu lampu A dan lampu B yang disusun secara seri. Sehingga, kuat arus listrik yang mengalir pada kedua lampu adalah sama besar.

Apa yang terjadi bila lampu A putus? Apabila lampu A putus maka arus listrik tidak dapat mengalir melewati lampu B, sehingga lampu B akan PADAM.


STEP 2 : Pembahasan Identifikasi Masalah dan Solusi

Sehingga dapat disimpulkan bahwa ketika lampu A putus, maka arus listrik tidak dapat melewati lampu B, sehingga lampu B akan padam.
