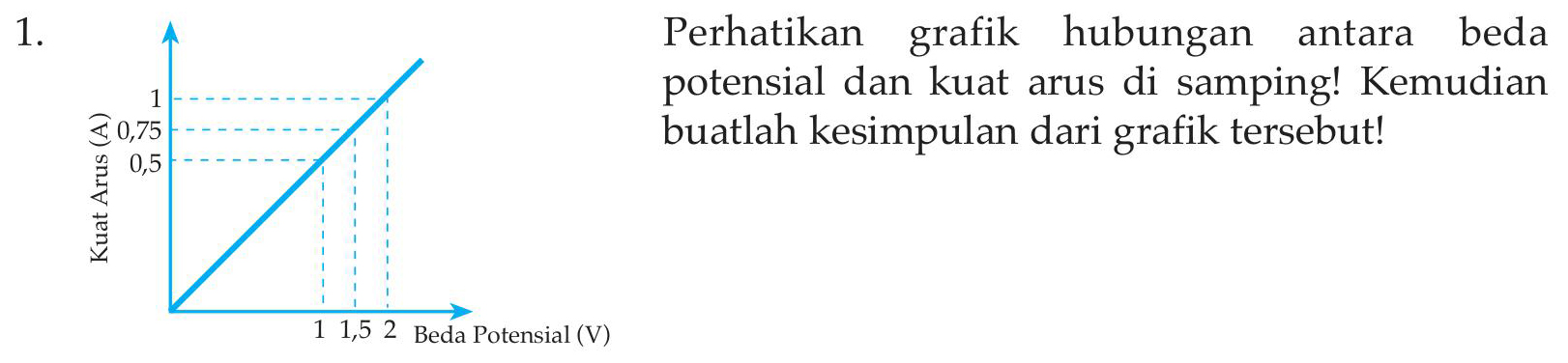

1. Perhatikan grafik hubungan antara beda potensial dan kuat arus di samping! Kemudian buatlah kesimpulan dari grafik tersebut! 1 30,75 0,5 Kuat Arus (A) 1 1 1 1 1 1 1 1,5 2 Beda Potensial (V)

Hai pahamifren, pernahkah kamu bermain senter listrik? biasanya terbuat dari beberapa baterai kecil, kabel, dan bola lampu kecil. Saat baterai yang dipasang pada senter 1 buah, bola lampu  kecil menyala dengan redup. Namun, saat jumlah baterai ditambah, ternyata nyala bola lampu semakin terang. Mengapakah bisa terjadi demikian? Apakah faktor yang memengaruhi besar kecilnya kuat arus listrik? Dengan menyimak pembahasan soal tentang konsep hukum Ohm, rangkaian listrik, dan hambatan pengganti berikut, kamu akan bisa dengan mudah menjawab pertanyaan tersebut.

STEP 1 : Identifikasi Konsep

Hukum Ohm menyatakan bahwa besarnya kuat arus listrik yang mengalir sebanding dengan besarnya tegangan yang diberikan.
Dalam hukum Ohm, besarnya kuat arus listrik merupakan besarnya tegangan dibagi dengan besarnya hambatan. Bila dituliskan:

<b>	\[I\, = \,\dfrac{V}{R}\,\,\,\,\,\,...(1)\]</b>

Dengan:
I = Kuat arus listrik (A)
V = Tegangan atau beda potensial (V)
R = Hambatan (Ω)

Pada grafik di atas, bermakna bahwa:
•	Pada saat nilai tegangan listrik yang diberikan adalah 1 volt, arus listrik yang mengalir adalah 0,5 ampere
•	Pada saat nilai tegangan listrik yang diberikan adalah 1,5 volt, arus listrik yang mengalir adalah 0,75 ampere
•	Pada saat nilai tegangan listrik yang diberikan adalah 2 volt, arus listrik yang mengalir adalah 1 ampere

Dari ketiga data grafik tersebut, terlihat bahwa kenaikan nilai tegangan listrik menyebabkan kenaikan nilai kuat arus listrik. sehingga, dapat diambil hubungan bahwa kuat arus listrik berbanding lurus dengan tegangan listrik.

•	Adapun nilai hambatan listrik yang digunakan, bisa dicari dengan menggunakan persamaan (1) di atas dengan mengambil satu sampel data grafik (kita ambil sampel terkecil) yaitu;

	\[\begin{array}{rl}R\, &= \,\dfrac{V}{I}\\R\, &= \,\dfrac{1}{{0,5}}\\R\, &= \,2\,\Omega \end{array}\]


STEP 2 : Pembahasan Identifikasi Masalah dan Solusi

Sehingga dapat disimpulkan bahwa:
•	Kuat arus listrik berbanding lurus dengan tegangan listrik
•	Nilai hambatan listrik pada grafik adalah 2 ohm
