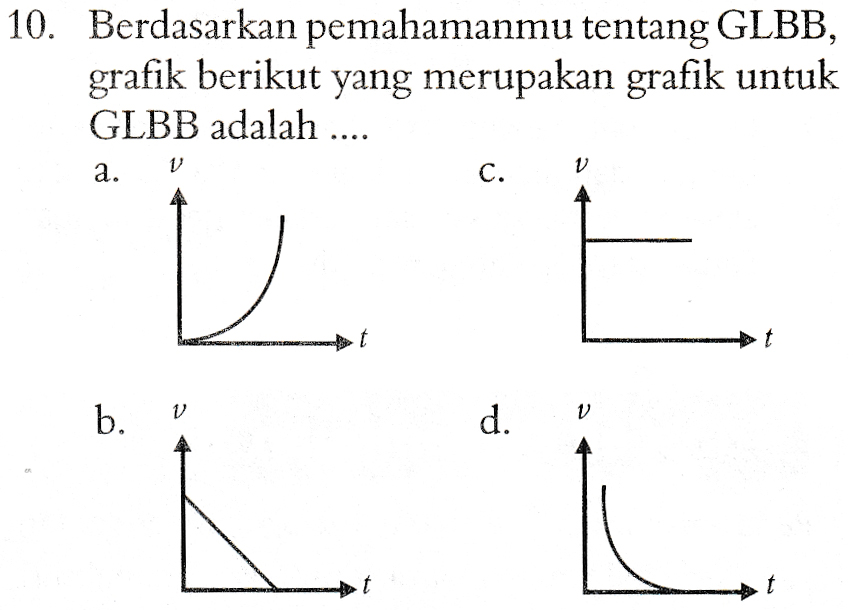

10. Berdasarkan pemahamanmu tentang GLBB, grafik berikut yang merupakan grafik untuk GLBB adalah .... a. 1 C. V U HO NORD t t b. V d. V t

Dapatkah kamu membaca sebuah grafik? Dengan membaca grafik kita dapat memperoleh suatu informasi yang berkaitan dengan variabel-variabel pada grafik. Grafik erat kaitannya dengan sebuah percobaan, apalagi percobaan Fisika. Salah satu konsep Fisika yang dapat dinyatakan dengan grafik adalah gerak lurus. Untuk menentukan grafik apa yang ditunjukkan pada soal tersebut, kita harus memahami terlebih dahulu konsep gerak lurus, khususnya gerak lurus berubah beraturan.

Identifikasi Konsep

Gerak lurus berubah beraturan adalah gerak benda pada lintasan lurus dengan percepatan tetap. Kalau pada GLB kecepatannya konstan sehingga percepatannya bernilai nol, kalau pada GLBB kecepatannya berubah dan percepatannya konstan. GLBB juga dapat dinyatakan dalam grafik hubungan kecepatan dengan waktu atau hubungan jarak dengan waktu.

Apabila dinyatakan dalam grafik hubungan kecepatan dan waktu, maka akan diperoleh grafik lurus yang miring, seperti gambar berikut.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUISOHLRT/16.PNG" />
Pada grafik tersebut, terlihat ya bahwa kecepatannya berubah. Kalau pada gambar kecepatannya bertambah. Bisa juga kecepatannya berkurang sehingga grafiknya miring ke bawah

Sedangkan GLBB apabila dinyatakan dalam grafik hubungan jarak dan waktu, maka grafik yang terbentuk adalah kurva yang melengkung seperti terlihat pada gambar berikut.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUISOHLRT/17.PNG" />
Grafik di atas merupakan grafik GLBB dipercepat. Grafiknya melengkung karena jarak merupakan fungsi kuadrat dari waktu.

Nah sampai sini sudah paham ya mengenai grafik GLBB. Sekarang coba kita analisis grafik pada soal. Pada pilihan jawaban disajikan grafik hubungan kecepatan dengan waktu. Maka grafik yang sesuai adalah B. Grafik tersebut menunjukkan kecepatannya berkurang sehingga merupakan grafik<b> GLBB diperlambat.</b>

Pembahasan Identifikasi Masalah dan Solusi

Jadi grafik yang merupakan grafik untuk GLBB adalah gambar B, yang merupakan grafik GLBB diperlambat.
