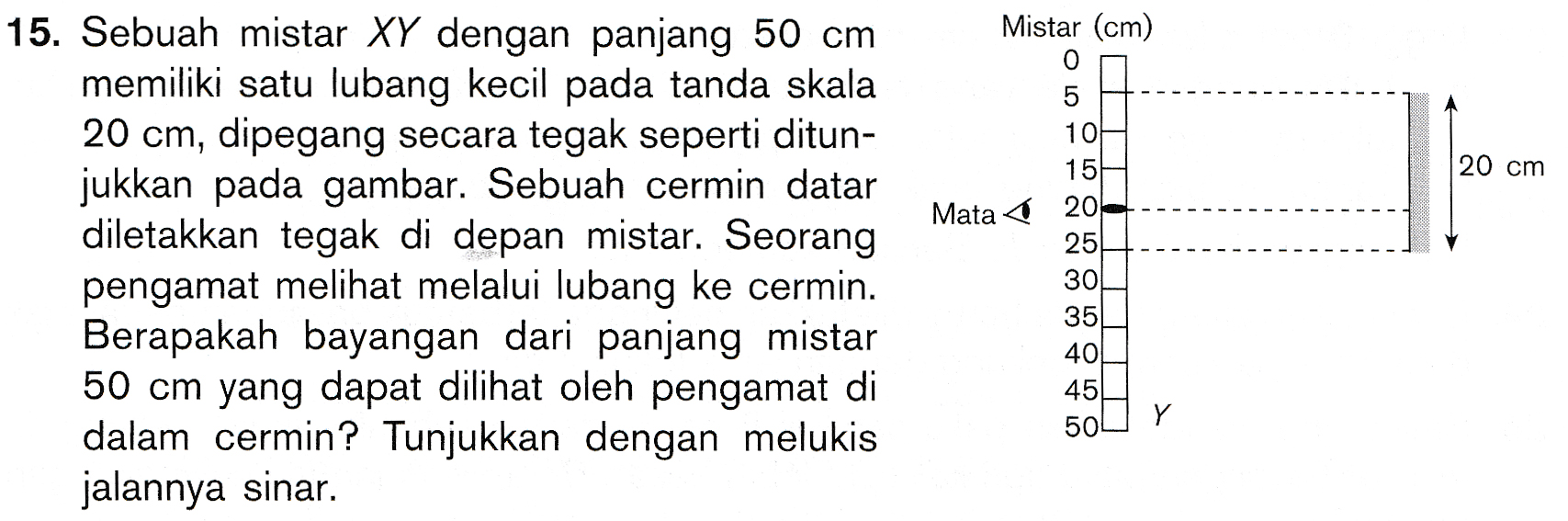

15. Sebuah mistar XY dengan panjang 50 cm memiliki satu lubang kecil pada tanda skala 20 cm, dipegang secara tegak seperti ditun- jukkan pada gambar. Sebuah cermin datar diletakkan tegak di depan mistar. Seorang pengamat melihat melalui lubang ke cermin. Berapakah bayangan dari panjang mistar 50 cm yang dapat dilihat oleh pengamat di dalam cermin? Tunjukkan dengan melukis jalannya sinar Mistar (cm) 0 5 10 15 Mata 1 20 25 30 20 cm 35 40 45! 504 + 10 Y


Untuk menentukan skala bagian atas dan skala bagian bawah mistar yang masih bisa dilihat mata dari tanda skala 20 cm kita gunakan hukum pemantulan. Skala bagian paling bawah dari mistar yang bisa dilihat mata bisa kita tentukan dengan meletakkan sinar pantul diposisi paling bawah dari cermin. Sedangkan skala bagian paling atas dari mistar yang bisa dilihat adalah nol, hal ini karena panjang cermin dibagian atas mata sangat memadai untuk melihat skala nol.  Lebih detail pelukisan jalannya sinar cek pembahasan.


Identifikasi Konsep


Seperti halnya benda padat, gelombang cahaya juga akan memantul jika menumbuk suatu permukaan benda. Semua jenis pemantulan cahaya selalu dan harus memenuhi hukum pemantulan yang telah dijabarkan oleh Snellius sebagai hukum pemantulan

<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-663/LessonId-1596/ModuleId-2/QuestionCode-21IXE6FP0ZI/2d.png" />

Hukum Pemantulan Cahaya atau Hukum Snellius yaitu:
1.	Sinar datang, garis normal, dan sinar pantul terletak pada satu bidang datar.
2.	Sudut datang (i) sama dengan sudut pantul (r).
Keterangan:
-	garis normal adalah garis yang tegak lurus permukaan cermin (sebagai benda pemantul)
-	sudut datang adalah sudut yang dibentuk antara sinar datang dengan garis normal
-	sudut pantul adalah sudut yang dibentuk antara sinar pantul dengan garis normal

Berikut pelukisan jalannya sinar dari soal, ingat ya dalam proses melihat sinar berasal dari benda menuju mata. Sebagai contoh, saat kita melihat titik C sinar berasal dari titik C dipantulkan ke cermin masuk ke mata:

<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-663/LessonId-1596/ModuleId-2/QuestionCode-21IXE6FP0ZI/3i.png" />

Jarak AC = 20 cm, sehingga titik B berada pada skala:
\[\begin{array}{l}{\rm{skala}}\,{\rm{B}} = 20 - \frac{1}{2}.20\\{\rm{skala}}\,{\rm{B}} = 20 - 10\\{\rm{skala}}\,{\rm{B}} = 10\,{\rm{cm}}\end{array}\]
Artinya kita hanya butuh cermin setinggi 10 cm di atas mata untuk melihat skala nol dari mistar.

<b>Menentukan skala bawah mistar yang bisa dilihat mata (titik Q)</b>
Jarak AP = PQ = 5 cm, sehingga titik Q berada pada skala:
\[\begin{array}{l}{\rm{skala}}\,{\rm{Q}} = 20 + \left( {AP + PQ} \right)\\{\rm{skala}}\,{\rm{Q}} = 20 + \left( {5 + 5} \right)\\{\rm{skala}}\,{\rm{Q}} = 20 + \left( {10} \right)\\{\rm{skala}}\,{\rm{Q}} = 30\,{\rm{cm}}\end{array}\]


Pembahasan Identifikasi masalah dan solusi


Jadi bayangan dari mistar yang bisa dilihat mata berada pada skala 0 cm sampai 30 cm. Pelukisan jalannya sinar bisa dilihat dalam pembahasan ya.
