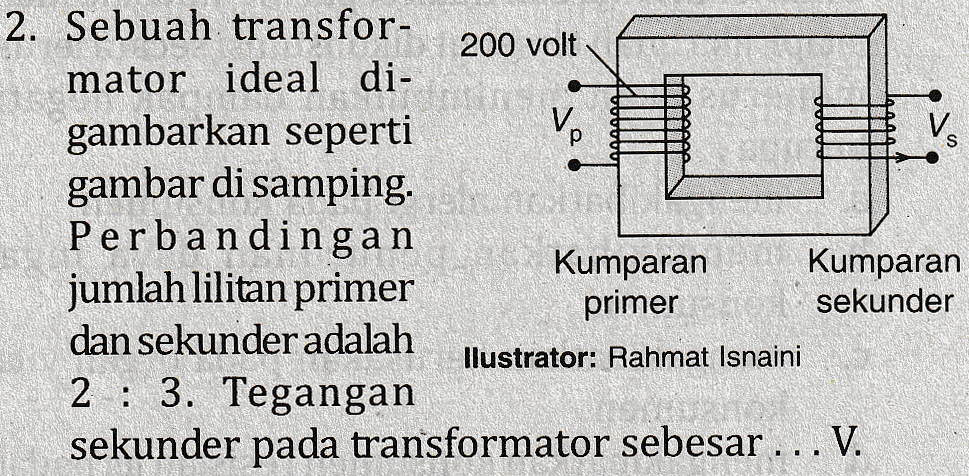

2. Sebuah transfor- 200 volt mator ideal di- gambarkan seperti V. gambar di samping. Perbandingan Kumparan Kumparan jumlah lilitan primer primer sekunder dan sekunder adalah llustrator: Rahmat Isnaini 2 : 3. Tegangan sekunder pada transformator sebesar ... V.

Gambar pada soal tidak sesuai sesuai dengan data yang disampaikan soal. Pada soal jika kita hitung manual jumlah lilitan primer lebih besar dari pada jumlah lilitan sekunder (perbandingan jumlah lilitan primer dan sekunder 7 : 5), sedangkan perbandingan jumlah lilitan primer dan sekunder yang disebutkan soal menunjukkan jumlah lilitan sekunder lebih besar daripada jumlah lilitan primer (2 : 3). Untuk menyelesaikan soal ini kita gunakan data perbandingan jumlah lilitan primer dan sekunder sebesar 2 : 3


Note:


Transformator atau yang lebih dikenal sebagai trafo merupakan sebuah alat listrik yang dapat digunakan untuk menurunkan/menaikkan tegangan. Trafo yang digunakan untuk menaikkan tegangan disebut trafo step up, sedangan trafo yang digunakan untuk menurunkan tegangan disebut trafo step down. Trafo yang ditunjukkan pada gambar disoal merupakan trafo step down dikarenakan jumlah lilitan primer lebih banyak dari pada jumlah lilitas sekunder, namun sekali lagi kita menyelesaikan soal ini sesuai data yang disajikan disoal yang menunjukkan trafo step up (jumlah lilitan sekunder lebih besar dari jumlah lilitan primer). Pada trafo, tegangan sebanding dengan jumlah lilitan sehingga untuk menentukan tegangan sekunder bisa digunakan persamaan perbandingan tegangan pada kumparan primer dengan kumparan skunder samadengan perbandingan jumlah lilitan kumparan primer dengan kumparan sekunder.


Identifikasi Konsep


Prinsip kerja trafo secara sederhana dapat dijelaskan sebagai berikut:
1.	Arus yang mengalir pada kumparan primer akan menghasilkan fluks magnetik yang menembus kumparan sekunder.
 <img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-81/ChapId-669/LessonId-1522/ModuleId-2/QuestionCode-21IBL01BZGY/8g.png" />
2.	Berdasarkan hukum Lens, ketika terjadi perubahan fluks magnetik, kumparan sekunder ditembus akan menghasilkan arus induksi untuk menghasilkan fluks magnetik dengan arah berlawanan dengan fluks magnetik dari kumparan primer
3.	Ketika bagian primer dihubungan dengan sumber tegangan bolak-balik, perubahan arah arus primer menghasilkan perubahan arah induksi magnetik yang menembus kumparan sekunder dan pada akhirnya arus sekunder pun juga akan memiliki arah yang bolak balik secara terus menerus sampai sumber tegangan dimatikan/trafo rusak.
Pada trafo, baik trafo step down maupun trafo step up, berlaku persamaan:
	\[\dfrac{{{{\rm{V}}_{\rm{p}}}}}{{{{\rm{V}}_{\rm{s}}}}}{\rm{ = }}\dfrac{{{{\rm{N}}_{\rm{p}}}}}{{{{\rm{N}}_{\rm{s}}}}}\]
Dimana:
\({{\rm{V}}_{\rm{P}}}\) = tegangan pada kumparan primer
\({{\rm{V}}_{\rm{s}}}\) = tegangan pada kumparan sekunder
\({{\rm{N}}_{\rm{P}}}\) = jumlah lilitan primer
\({{\rm{N}}_{\rm{s}}}\) =jumlah lilitan sekunder

Disoal diketahui:
\[\dfrac{{{{\rm{N}}_{\rm{p}}}}}{{{{\rm{N}}_{\rm{s}}}}} = \dfrac{2}{3}\]
\({{\rm{V}}_{\rm{P}}}\) = 200 Volt

Tegangan pada kumparan sekunder sebesar:
\[\begin{array}{l}\dfrac{{{{\rm{V}}_{\rm{p}}}}}{{{{\rm{V}}_{\rm{s}}}}}{\rm{ = }}\dfrac{{{{\rm{N}}_{\rm{p}}}}}{{{{\rm{N}}_{\rm{s}}}}}\\\dfrac{{200}}{{{{\rm{V}}_{\rm{s}}}}}{\rm{ = }}\dfrac{2}{3}\\2.{{\rm{V}}_{\rm{s}}} = 200.3\\{{\rm{V}}_{\rm{s}}} = \dfrac{{600}}{2}\\{{\rm{V}}_{\rm{s}}} = 300\,\,{\rm{volt}}\end{array}\]


Pembahasan Identifikasi masalah dan solusi


Jadi tegangan sekunder pada transformator sebesar 300 Volt
