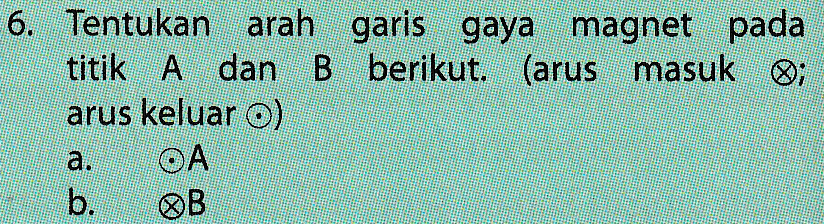

6. Tentukan arah garis gaya magnet pada titik A dan B berikut. (arus masuk ®; arus keluar o) OA b. @B a.

Halo Pahamifren, kali ini kita bakal bahas soal dengan konsep medan magnet di sekitar kawat lurus berarus. Hal ini dikarenakan pada soal ditanyakan mengenai arah garis gaya magnet disekitar konduktor yang dialiri arus listrik.

Step 1 : Identifikasi Soal

Pada materi induksi magnetik, kita sudah belajar bahwa di sekitar kawat konduktor yang dialiri arus listrik akan timbul medan magnetik. Hal ini disebut juga sebagai induksi magnetik. Bisa kita perhatikan pada gambar di bawah ini
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-81/ChapId-669/LessonId-1522/ModuleId-2/QuestionCode-21GKOCS6UOE/serbuk besi dan kawat.png" />
Pada gambar di atas nampak suatu kawat lurus yang dialiri arus listrik. Kemudian di sekitar kawat tadi dihamburkan suatu serbuk besi. Ternyata sebuk besinya membentuk pola tertentu. Hal ini dikarenakan serbuk besinya tadi menerima suatu gaya magnet akibat berada di daerah bermedan magnetik. Medan magnet tadi muncul akibat kawat dialiri arus listrik.
Arah dari medan magnet induksi yang muncul disekitar kawat lurus bisa kita perhatikan seperti gambar di bawah ini. Kita lihat arah dari induksi magnetnya seperti melingkar dan dapat kita tentukan dengan kaidah tangan kanan seperti gambar di bawah. Kita posisikan tangan kanan kita seperti gambar di bawah. Kemudian kita arahkan ibu jari searah dengan arah arus listrik, maka arah dari lekukan keempat jari kita akan sama dengan arah induksi magnetik yang timbul.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-81/ChapId-669/LessonId-1522/ModuleId-2/QuestionCode-21GKOCS6UOE/kaidah tangan kanan.png" />

Untuk pertanyaan pertama kita perhatikan arah arus listriknya disimbolkan dengan titik. Jadi arah arusnya keluar bidang gambar dan posisi yang ditinjau adalah di sebelah kanan kawat. Jadi kita arahkan ibu jari keluar bidang gambar kemudian arahkan lekukan keempat jari ke kanan, sehingga arah keempat jari menuju ke atas, jadi arah garis gaya magnetnya (simbol B) mengarah ke atas.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-81/ChapId-669/LessonId-1522/ModuleId-2/QuestionCode-21GKOCS6UOE/arah induksi magnet keluar.png" />
Selanjutnya untuk pertanyaan kedua arah arus listriknya disimbolkan dengan X, yang artinya mengarah masuk bidang gambar. Kemudian posisi yang ditinjau adalah di sebelah kanan kawat. Jadi kita arahkan ibu jari kita masuk bidang gambar dan lekukan keempat jari ke kanan, sehingga keempat jari akan menuju ke bawah, jadi arah garis gaya magnetnya (simbol B) mengarah ke bawah
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-81/ChapId-669/LessonId-1522/ModuleId-2/QuestionCode-21GKOCS6UOE/arah induksi magnet masuk.png" />


Step 2 : Pembahasan Identifikasi Masalah dan Solusi

Jadi arah garis gaya magnet pada titik A adalah ke atas dan pada titik B adalah ke bawah.
