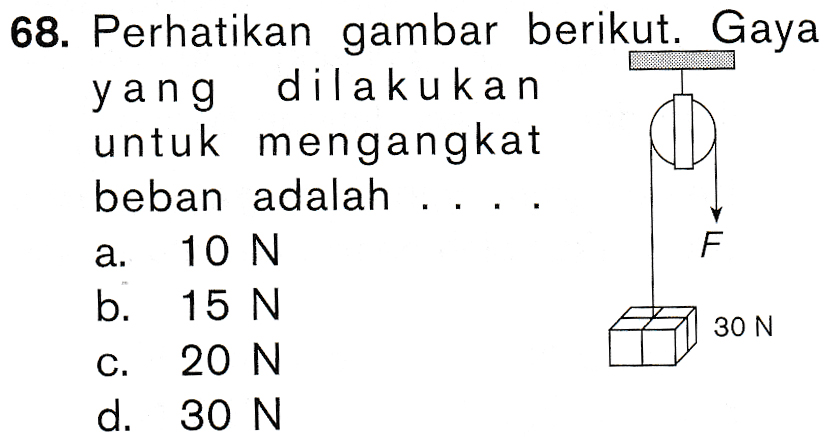

68. Perhatikan gambar berikut. Gaya yang dilakukan untuk mengangkat beban adalah .. a. 10 N F b. 15 N C. 20 N d. 30 N 30 N

Pada soal tersebut, disajikan gambar pesawat sederhana jenis katrol nih. Tahukah kamu, katrol sendiri dapat dibagi menjadi 3 jenis lo. Yuk kita review mengenai jenis-jenis katrol agar dapat menjawab soal ini.

Identifikasi Konsep

Katrol adalah roda beralur dengan sebuah tali atau rantai yang lewat pada alur itu. Terdapat beberapa jenis katrol dengan keuntungan mekanik yang berbeda-beda nih.

1. Katrol tunggal tetap,
Katrol tunggal tetap porosnya dipasang di suatu tempat yang tetap, sehingga ketika digunakan katrol tidak ikut bergerak. Katrol tetap memiliki keuntungan mekanik 1 sehingga besarnya gaya yang diperlukan sama dengan berat bebannya

2. Katrol bebas/katrol tunggal bergerak,
Katrol tunggal bergerak yaitu katrol yang porosnya tidak dipasang di tempat yang tetap, sehingga saat digunakan katrol ikut bergerak. Katrol bergerak memiliki keuntungan mekanik 2, sehingga gaya yang diperlukan untuk mengangkat beban menjadi setengah dari gaya bebannya.

3. Katrol majemuk,
Katrol ini merupakan gabungan dari katrol tetap dan katrol bebas. Keuntungan mekanik katrol majemuk sama dengan jumlah katrol/jumlah tali yang menyokong beban.

Nah kalian dapat amati gambar katrol berikut agar dapat membedakan jenis katrol tunggal tetap, katrol bebas, dan katrol majemuk ya.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-654/LessonId-1577/ModuleId-2/QuestionCode-21INC3VZBK0/katrol.JPG" />

Sekarang kita analisis jenis katrol pada soal.

Jenis katrol yang digunakan pada soal tersebut adalah katrol tunggal tetap ya. Sehingga keuntungan mekaniknya bernilai 1

Diketahui:
keuntungan mekanik \(KM\) = 1
berat beban \(w\) = 30 N

Yang ditanyakan adalah gaya \(F\)?

Ingat, keuntungan mekanik dapat didefinisikan sebagai perbandingan berat beban dengan gaya yang dikeluarkan. Sehingga keuntungan mekanik dapat dirumuskan sebagai:
\(KM=\frac{w}{F}\)
\(1=\frac{30}{F}\)
\(F=30\) N

Pembahasan Identifikasi Masalah dan Solusi

Jadi gaya yang dilakukan untuk mengangkat beban adalah 30 N. Jawabannya adalah D.
