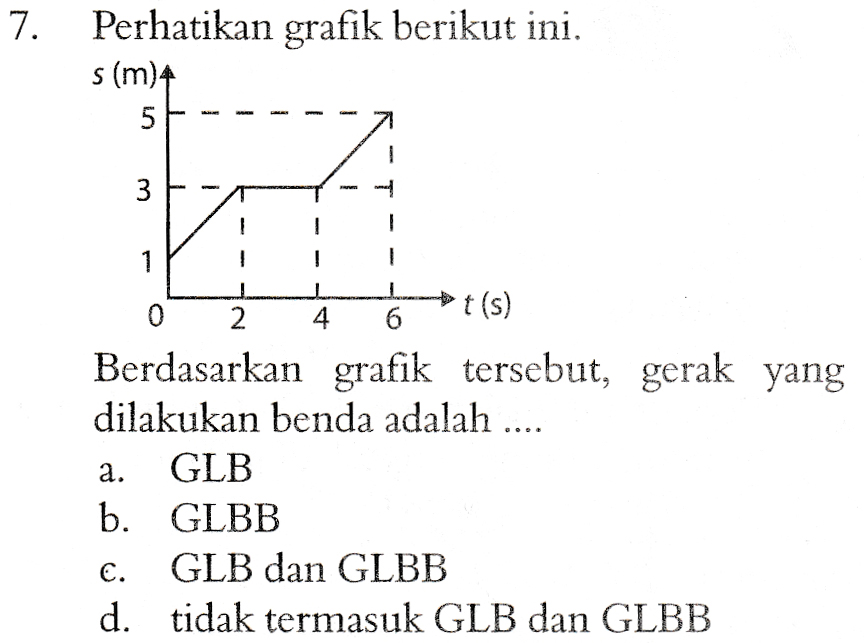

7. Perhatikan grafik berikut ini. s(m)4 5 3 1 ! 0 4 6 » t(s) 2 Berdasarkan grafik tersebut, gerak yang dilakukan benda adalah .... GLB b. GLBB GLB dan GLBB d. tidak termasuk GLB dan GLBB a. C.

Dapatkah kamu membaca sebuah grafik? Dengan membaca grafik kita dapat memperoleh suatu informasi yang berkaitan dengan variabel-variabel pada grafik. Grafik erat kaitannya dengan sebuah percobaan, apalagi percobaan Fisika. Salah satu konsep Fisika yang dapat dinyatakan dengan grafik adalah gerak lurus. Untuk menentukan grafik apa yang ditunjukkan pada soal tersebut, kita harus memahami terlebih dahulu konsep gerak lurus, khususnya gerak lurus beraturan dan gerak lurus berubah beraturan.

Identifikasi Konsep

Gerak lurus beraturan adalah gerak benda pada lintasan lurus dengan kecepatan yang tetap. Ingat bahwa kecepatan adalah perubahan posisi (perpindahan) yang ditempuh benda dalam selang waktu tertentu. Selain kecepatan yang tetap, GLB juga dapat dicirikan dengan perubahan jarak tempuh benda yang beraturan.

GLB dapat dinyatakan dalam bentuk grafik hubungan kecepatan dan waktu atau grafik hubungan jarak dan waktu.
Apabila dinyatakan dalam grafik hubungan kecepatan dan waktu, maka akan diperoleh grafik yang tetap, seperti gambar berikut.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUISCAPGI/10.PNG" />
Pada grafik tersebut, terlihat ya bahwa kecepatannya selalu tetap dari waktu ke waktu

Sedangkan GLB apabila dinyatakan dalam grafik hubungan jarak dan waktu, maka grafik yang terbentuk adalah garis lurus yang meningkat seperti terlihat pada gambar berikut.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUISCAPGI/11.PNG" />
Nah dari grafik itu, kita ketahui bahwa jarak yang tempuh bertambah seiring dengan pertambahan waktu. Sehingga kecepatannya dapat kita hitung dengan membagi jarak tempuh dan selang waktunya.

Berbeda dengan gerak lurus berubah beraturan. Gerak lurus berubah beraturan adalah gerak benda pada lintasan lurus dengan percepatan tetap. Kalau pada GLB kecepatannya konstan sehingga percepatannya bernilai nol, kalau pada GLBB kecepatannya berubah dan percepatannya konstan. GLBB juga dapat dinyatakan dalam grafik hubungan kecepatan dengan waktu atau hubungan jarak dengan waktu.

Apabila dinyatakan dalam grafik hubungan kecepatan dan waktu, maka akan diperoleh grafik lurus yang miring, seperti gambar berikut.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUISCAPGI/16.PNG" />
Pada grafik tersebut, terlihat ya bahwa kecepatannya berubah. Kalau pada gambar kecepatannya bertambah. Bisa juga kecepatannya berkurang sehingga grafiknya miring ke bawah

Sedangkan GLBB apabila dinyatakan dalam grafik hubungan jarak dan waktu, maka grafik yang terbentuk adalah kurva yang melengkung seperti terlihat pada gambar berikut.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUISCAPGI/17.PNG" />
Grafik di atas merupakan grafik GLBB dipercepat. Grafiknya melengkung karena jarak merupakan fungsi kuadrat dari waktu.

Nah sampai sini sudah paham ya grafik dari GLB dan GLBB. Sekarang coba kita analisis grafik pada soal.

Grafik yang ditunjukkan merupakan grafik hubungan jarak dengan waktu, pada t=0 sampai t=2 jaraknya berubah. Artinya benda melakukan gerak lurus beraturan. Selanjutnya pada t=2 sampai t=4 posisinya tidak berubah yaitu berada pada jarak 3 m. Artinya benda diam, dan kecepatannya bernilai nol. Pada t=4 sampai t=6 jaraknya kembali berubah. Artinya ia melakukan gerak dengan kecepatan tetap atau gerak lurus beraturan.

Sehingga berdasarkan grafik tersebut, gerak yang dilakukan benda adalah gerak lurus beraturan ya.

Konsep yang berkaitan : GLB, GLBB

Pembahasan Identifikasi Masalah dan Solusi

Jadi berdasarkan grafik tersebut, gerak yang dilakukan benda adalah GLB. Jawabannya yang A.
