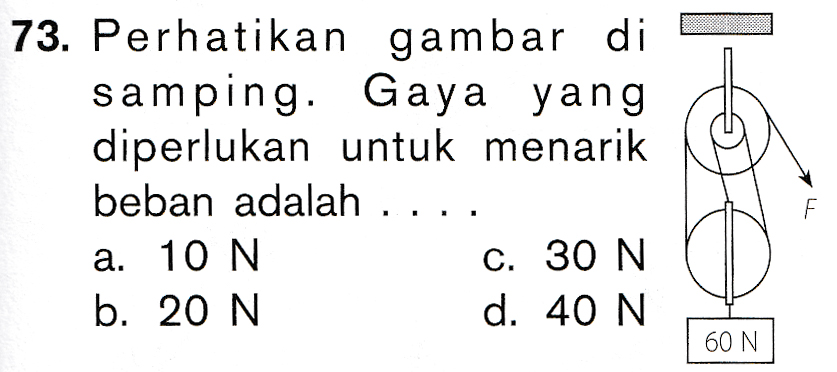

73. Perhatikan gambar di samping. Gaya yang diperlukan untuk menarik beban adalah .... a. 10 N C. 30 N b. 20 N d. 40 N F 60 N

Dapatkah kamu menentukan jenis katrol apa yang digunakan pada soal tersebut? Jenis katrol yang digunakan pada soal tersebut adalah katrol majemuk ya. Yuk kita review terlebih dahulu mengenai katrol.

Identifikasi Konsep

Katrol adalah roda beralur dengan sebuah tali atau rantai yang lewat pada alur itu. Terdapat beberapa jenis katrol dengan keuntungan mekanik yang berbeda-beda nih, salah satunya adalah katrol majemuk seperti yang terlihat pada soal.

Katrol majemuk merupakan gabungan dari katrol tetap dan katrol bebas. Keuntungan mekanik katrol majemuk sama dengan jumlah katrol/jumlah tali yang menyokong beban ya.

Kita analisis keuntungan mekanik katrol majemuk pada soal tersebut.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-654/LessonId-1577/ModuleId-2/QuestionCode-21INC4W30B5/katrol 3.PNG" />
Jumlah katrol dan tali pada sistem katrol tersebut adalah 3. Sehingga keuntungan mekanik katrol bernilai 3.

Diketahui:
keuntungan mekanik \(KM\) = 3
berat beban \(w\) = 60 N

Yang ditanyakan adalah gaya kuasa yang diperlukan \(F\)?

Ingat, keuntungan mekanik dapat didefinisikan sebagai perbandingan berat beban dengan gaya yang dikeluarkan. Sehingga keuntungan mekanik dapat dirumuskan sebagai:
\(KM=\frac{w}{F}\)
\(3=\frac{60}{F}\)
\(F=\frac{60}{3}\)
\(F=20\) N


Pembahasan Identifikasi Masalah dan Solusi

Jadi gaya yang diperlukan untuk menarik beban adalah 20 N. Jawabannya adalah B.
