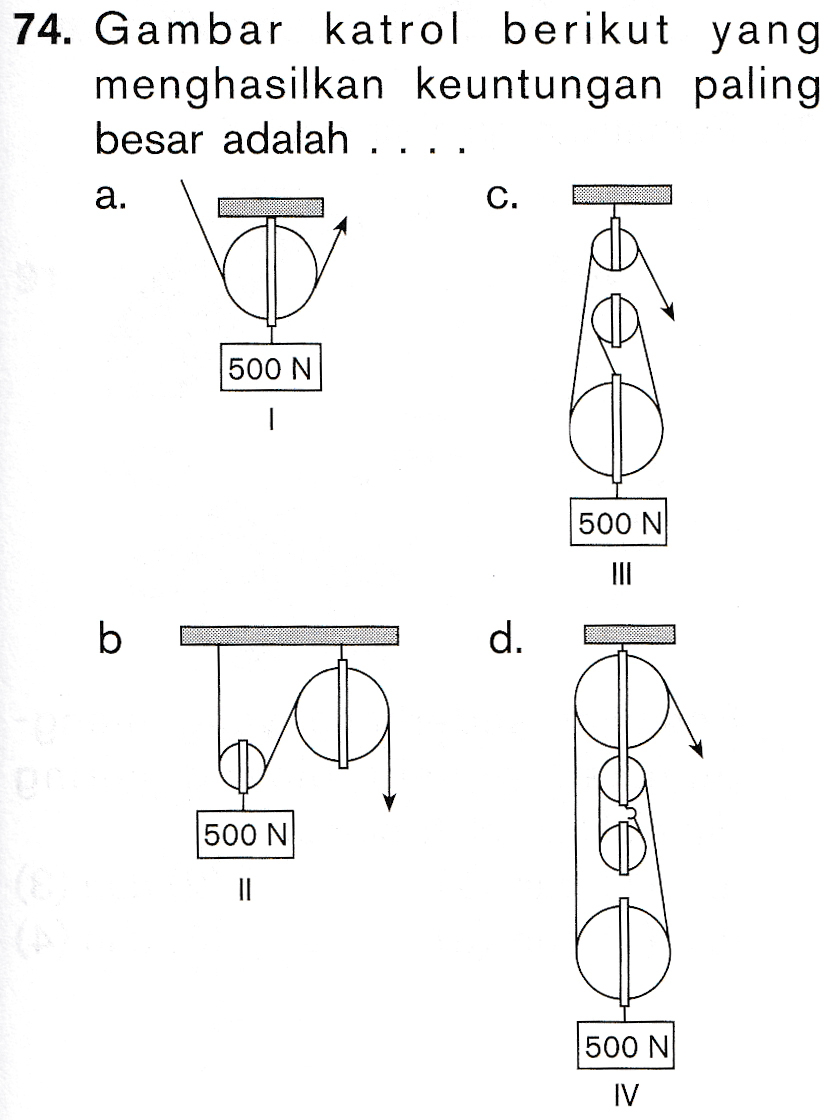

74. Gambar katrol berikut yang menghasilkan keuntungan paling besar adalah .... a. C. T 500 N | 500 N 1102-10-26 b d. bo 500 N II 500 N IV

Pada soal tersebut, disajikan beberapa jenis katrol yang digunakan untuk mengangkat beban yang sama. Dapatkah kamu menyebutkan jenis katrol yang digunakan pada soal tersebut? Yuk kita review terlebih dahulu mengenai konsep katrol.

Identifikasi Konsep

Katrol adalah roda beralur dengan sebuah tali atau rantai yang lewat pada alur itu. Terdapat beberapa jenis katrol dengan keuntungan mekanik yang berbeda-beda nih. Kita bahas satu persatu ya.

1. Katrol tunggal tetap,
Katrol tunggal tetap merupakan katrol yang porosnya dipasang di suatu tempat yang tetap, sehingga ketika digunakan katrol tidak ikut bergerak. Katrol tetap memiliki keuntungan mekanik 1 sehingga besarnya gaya yang diperlukan sama dengan berat bebannya. Keuntungan katrol tunggal tetap hanyalah mengubah arah gaya tanpa melipatkan gaya.

2. Katrol bebas/katrol tunggal bergerak,
Katrol tunggal bergerak yaitu katrol yang porosnya tidak dipasang di tempat yang tetap, sehingga saat digunakan katrol ikut bergerak. Katrol bergerak memiliki keuntungan mekanik 2, sehingga gaya yang diperlukan untuk mengangkat beban menjadi setengah dari gaya bebannya.

3. Katrol majemuk,
Katrol ini merupakan gabungan dari katrol tetap dan katrol bebas. Keuntungan mekanik katrol majemuk sama dengan jumlah katrol/jumlah tali yang menyokong beban.

Kalian dapat mengamati gambar katrol berikut agar dapat membedakan jenis katrol tunggal tetap, katrol bebas, dan katrol majemuk ya.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-654/LessonId-1577/ModuleId-2/QuestionCode-21INC3VZBK0/katrol.JPG" />

Nah sekarang kita analisis jenis katrol dan keuntungan mekanik katrol yang digunakan pada soal.

a. Katrol I
Katrol I merupakan katrol tunggal bergerak, sehingga keuntungan mekaniknya bernilai 2
\(KM_I=2\)

b. Katrol II
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-654/LessonId-1577/ModuleId-2/QuestionCode-21INC40PWEN/katrol 4.PNG" />
Katrol II merupakan jenis katrol majemuk, dimana katrol dan tali yang menopang beban berjumlah 2. Sehingga keuntungan mekanik katrol II bernilai 2
\(KM_{II}=2\)

c. Katrol III
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-654/LessonId-1577/ModuleId-2/QuestionCode-21INC40PWEN/katrol 5.PNG" />
Katrol III merupakan jenis katrol majemuk, dimana katrol dan tali yang menopang beban berjumlah 3. Sehingga keuntungan mekanik katrol III bernilai 3
\(KM_{III}=3\)

d. Katrol IV
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-654/LessonId-1577/ModuleId-2/QuestionCode-21INC40PWEN/katrol 6.PNG" />
Katrol IV merupakan jenis katrol majemuk, dimana katrol dan tali yang menopang beban berjumlah 4. Sehingga keuntungan mekanik katrol IV bernilai 4.
\(KM_{IV}=4\)

Sehingga gambar katrol yang menghasilkan keuntungan paling besar adalah katrol IV.

Pembahasan Identifikasi Masalah dan Solusi

Jadi gambar katrol yang menghasilkan keuntungan paling besar adalah gambar katrol IV. Jawabannya adalah D.
