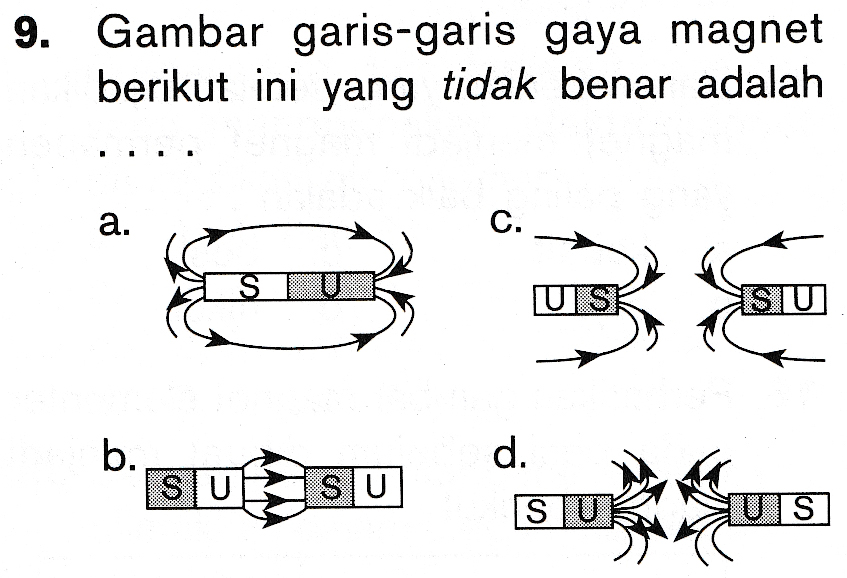

9. Gambar garis-garis gaya magnet berikut ini yang tidak benar adalah a. C. S US SU d. . SURSU SU US

Soal ini menanyakan tentang arah garis-garis gaya magnet. Dengan demikian, konsep yang tepat untuk mengerjakannya adalah sifat kemagnetan, kutub magnet, dan cara membuat magnet

Identifikasi konsep

Arah medan dari suatu magnet permanen digambarkan dalam garis-garis medan magnet seperti pada gambar di atas. Garis-garis gaya magnet keluar dari kutub utara dan masuk ke dalam kutub selatan. Dari semua pilihan jawaban, hanya pilihan A yang garis-garis gaya magnetnya keluar dari kutub selatan dan masuk ke kutub utara.

Pembahasan identifikasi masalah dan solusi

Jadi, gambar garis-garis gaya magnet yang tidak benar adalah seperti pada pilihan A. Jawaban yang tepat untuk soal ini adalah pilihan A.
