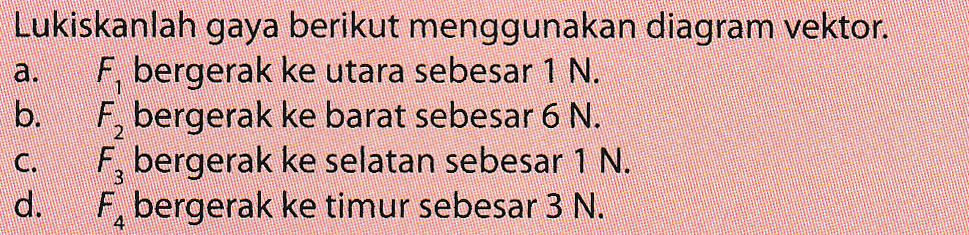

Lukiskanlah gaya berikut menggunakan diagram vektor. a F bergerak ke utara sebesar 1 N. b. F, bergerak ke barat sebesar 6 N. C. Fş bergerak ke selatan sebesar 1 N. d. F, bergerak ke timur sebesar 3 N.

Dalam fisika, gaya didefinisikan sebagai suatu tarikan atau dorongan. Gaya termasuk besaran vektor, karena gaya memiliki nilai dan arah. Oleh karena gaya termasuk besaran vektor, maka gaya dapat dilukiskan dengan diagram vektor yang berupa anak panah. Panjang anak panah menyatakan nilai atau besar gaya, sedangkan arah anak panah menyatakan arah gaya. Gaya yang mengarah ke kanan atau ke atas bernilai positif, sedangkan gaya yang mengarah ke kiri atau ke bawah bernilai negatif. Untuk melukis gaya digunakan aturan berikut.
a. panjang anak panah merupakan besarnya gaya
b. arah anak panah merupakan arah gaya
c. pangkal anak panah merupakan titik tangkap gaya
Misalnya, sebuah gaya F yang bernilai 5 N bekerja pada sebuah benda dengan arah ke kanan. Jika 1 cm menggambarkan 1 N, gaya tersebut dapat dilukiskan sebagai berikut ini.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUNR1FVW1/Contoh F 5N.png" />

Pada soal di atas, kita diminta untuk melukiskan gaya menggunakan diagram vektor. Kita ketahui bahwa gaya memperhatikan arah gerak maka terlebih dahulu kita tentukan arah mata angin.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUNR1FVW1/Mata angin.png" />

a. F1 bergerak ke utara sebesar 1 N.
Besarnya gaya adalah 1 N dan arahnya ke utara. Arah utara yaitu ke atas maka F1 bernilai positif. Berikut ini gambar dari F1.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUNR1FVW1/F1 1N ke utara.png" />

b. F2 bergerak ke barat sebesar 6 N.
Besarnya gaya adalah 6 N dan arahnya ke barat. Besarnya F2 sama dengan 6 kali besarnya F1, karena arah barat ke kiri maka F2 bernilai negatif. Berikut gambar dari F2.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUNR1FVW1/F2 6N ke barat.png" />

c. F3 bergerak ke selatan sebesar 1 N.
Besarnya F3 sama dengan F1 yaitu 1 N namun memiliki arah yang berbeda. Arahnya ke selatan yaitu ke bawah sehingga F3 bernilai negatif.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUNR1FVW1/F3 1N ke selatan.png" />

d. F4 bergerak ke timur sebesar 3 N.
Besarnya gaya adalah 3 N dan arahnya ke timur. Besarnya F4 sama dengan 3 kali besarnya F1, karena arah timur ke kanan maka F4 bernilai positif.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUNR1FVW1/F4 3N ke timur.png" />

Pembahasan

Jadi, gambar untuk masing-masing gaya adalah sebagai berikut ini:
a. F1 = 1 N ke arah utara
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUNR1FVW1/F1 1N ke utara.png" />

b. F2 = 6 N, ke arah barat
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUNR1FVW1/F2 6N ke barat.png" />

c. F3 = 1 N, ke arah selatan
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUNR1FVW1/F3 1N ke selatan.png" />

d. F4 = 3 N, ke arah timur
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-79/ChapId-653/LessonId-1572/ModuleId-2/QuestionCode-21GUNR1FVW1/F4 3N ke timur.png" />
