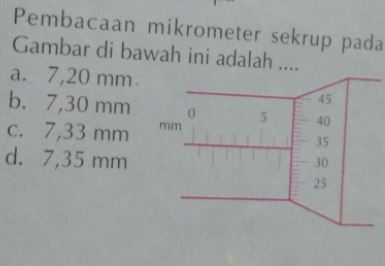

Pembacaan mikrometer sekrup pada Gambar di bawah ini adalah ..... a. 7,20 mm b. 7,30 mm c. 7,33 mm d. 7,35 mm 45 0 mm 40 35 30 25

Tahukah kamu, selain penggaris, alat ukur besaran panjang adalah mikrometer sekrup seperti yang terdapat pada soal. Mikrometer sekrup ini lebih teliti lo dibandingkan dengan penggaris. Bagaimana membaca hasil pengukuran dengan mikrometer sekrup? Yuk kita review mengenai konsep mikrometer sekrup.

Identifikasi Konsep

Seperti yang telah disebutkan sebelumnya, mikrometer sekrup merupakan alat ukur besaran panjang yang memiliki ketelitian yang tinggi. Mikrometer sekrup memiliki dua skala, yaitu skala utama dan skala nonius. Sekala utama ditunjukkan oleh silinder pada lingkaran dalam, sedangkan skala nonius ditunjukkan oleh selubung pada lingkaran luar.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-6/ChapId-36/LessonId-111/ModuleId-2/QuestionCode-21IPIU6PGNT/mikrometer sekrup.png" />
Mikrometer sekrup memiliki skala terkecil 0,01 mm atau 0,001 cm. Lalu bagimana cara membaca hasil pengukuran mikrometer sekrup ya?

Cara membaca hasil pengukuran mikrometer sekrup adalah sebagai berikut:

\(x_0=a\ \text {mm}+(b×0,01\ \text {mm})\)

dengan:
\(x_0\) = hasil pengukuran mikrometer sekrup
\(a\) = garis skala utama yang terdekat dengan tepi selubung luar (tempat skala nonius)
\(b\) = garis mendatar pada skala nonius yang berhimpit dengan garis mendatar pada skala utama


Nah sekarang kita amati dan baca hasil pengukuran menggunakan mikrometer sekrup pada soal.
<img src="https://storage.pahamify.com/DoubtSolving/production/CourseId-6/ChapId-36/LessonId-111/ModuleId-2/QuestionCode-21IPIU6PGNT/mikrometer sekrup 1.png" />
Pada skala utama, garis terdekat dengan skala nonius ditunjukkan oleh skala 7. Sehingga
\(a\) = 7 mm

Selanjutnya, garis mendatar pada skala utama berhimpit dengan angka 33 pada skala nonius (\(b\) = 33). Artinya pada skala nonius didapatkan tambahan panjang yaitu \(33×0,01\) mm = 0,33 mm

Sehingga hasil akhir pengukuran mikrometer sekrup tersebut adalah
\(x_0\) = 7 mm + 0,33 mm
\(x_0\) = 7,33 mm

Pembahasan Identifikasi Masalah dan Solusi

Jadi pembacaan mikrometer sekrup pada gambar tersebut adalah 7,33 mm. Jawabannya adalah C.
